TORRINGTON单向滚针轴承RCB-081214

TORRINGTON单向滚针轴承RCB-081214

  • 型号：
  • RCB-081214
  • 品牌：
  • TORRINGTON轴承
  • 系列：
  • 单向滚针轴承
  • 内径d：
  • 1 mm
  • 外径D：
  • 1 mm
  • 厚度B：
  • 1 mm
TORRINGTON单向滚针轴承RCB-081214参数
品牌 TORRINGTON 型号 RCB-081214 旧型号 RCB-081214
内径 0（mm） 外径 0（mm） 厚度 0（mm）
保持架及其材料 F1碳钢 重量 0（kg） 用途 通用
样品或现货 现货 滚动体列数 单列 滚道类型 直线滚道
使用特性 低温 轴承材质 高碳铬轴承钢（全淬透型)(GCr15) 工作原理 滚动
类型 滚针轴承





TORRINGTON冲压外圈滚针离合器(单向轴承)可作为转换器、止回装置、超越离合器。HF(滚针离合器)：由冲压外圈和塑料保持架组成；保持架可以自带塑料簧片也可以上不锈钢簧片引导滚针，外圈上的斜面滚道和滚针作为锁紧装置。HFL(离合器和轴承组件)：支承轴承装在滚针离合器的两侧并承受径向负荷,作为支承轴承的是滚针和塑料保持架组件。
主要结构形式：

轴承代号 结构特点
单向离合器HF 钢弹簧冲压外圈滚针离合器
单向离合器HF..KF 塑料弹簧冲压外圈滚针离合器和轴承组件
单向离合器HF..R 钢弹簧冲压外圈滚针离合器,外圈部分滚花
单向离合器HF..KFR 塑料弹簧冲压外圈滚针离合器和轴承组件,外圈部分滚花
单向离合器HFL 钢弹簧冲压外圈滚针离合器和轴承组件,滑动轴承或滚动轴承

单向离合器HFL..KF		 塑料簧冲压外圈滚针离合器和轴承组件,滑动轴承或滚动轴承
单向离合器HFL..R 钢弹簧冲压外圈滚针离合器和轴承组件,外圈部分滚花
单向离合器HFL..KFR 塑料簧冲压外圈滚针离合器和轴承组件,外圈部分滚花
单向离合器RC FC 尺寸为英制规格
单向离合器RCB FCB 尺寸为英制规格

IMG_1678

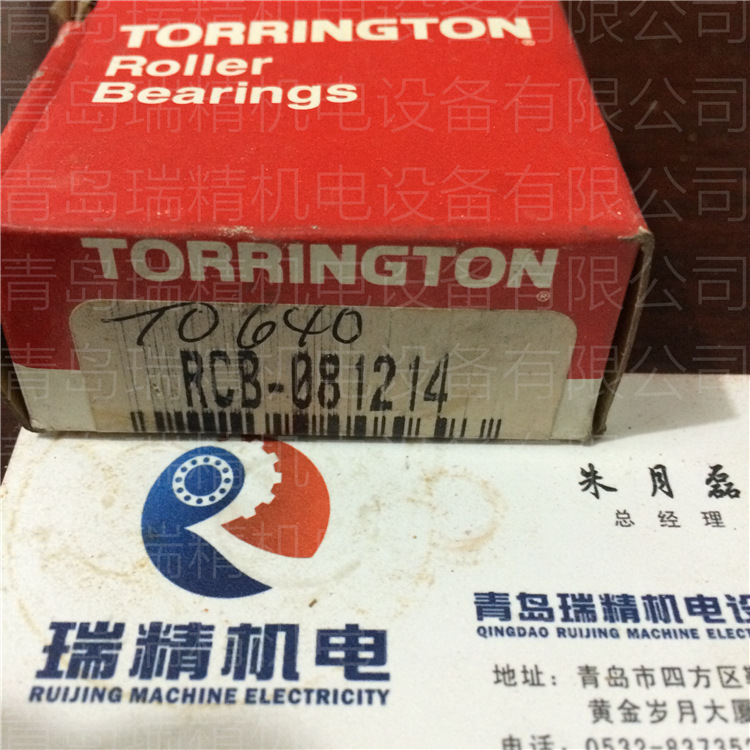

IMG_1679

IMG_1680






轴径 轴承型号 参考 外形尺寸 额定负荷 极限转速 传递扭矩
Transmission torque
N.m
Shaft   重量 BoundaryDimensions BasicLoadRating Limiting Speed
Diameter   Weight Fw D C 动 静 脂润滑 油润滑
  Dynamic Static Grease Oil
mm Bearing Designation g mm N rpm
4 HF0406 1 4 8 6     34000 14000 0.34
6 HF0612 3 6 10 12     23000 13000 1.76
8 HF0812 3.5 8 12 12     17000 12000 3.15
10 HF081412 4 8 14 12     15000 11500 4.15
10 HFl012 4 10 14 12     14000 11000 5.3
12 HFl216 11.6 12 18 16     11000 8000 12.2
14 HFl416 13 14 20 16     9500 8000 17.3
16 HFl616 14 16 22 16     8500 7500 20.5
18 HFl816 15.5 18 24 16     7500 7500 24.1
20 HF2016 17 20 26 16     7000 6500 28.1
25 HF2520 30.9 25 32 20     5500 5500 66
30 HF3020 36 30 37 20     4500 4500 90
35 HF3520 40 35 42 20     3900 3900 121

4 HFL0408 1.6 4 8 8     34000 14000 0.34
6 HFL0615 4 6 10 15 4050 4650 23000 13000 1.76
8 HFL0822 6.3 8 12 22 4300 4650 17000 12000 3.15
10 HFLl022 7.4 10 14 22 6300 6500 14000 11000 5.3
12 HFLl226 18 12 18 26 7100 7700 11000 8000 12.2
14 HFLl426 20.3 14 20 26 7300 8400 9500 8000 17.3
16 HFLl626 22 16 22 26 8300 10300 8500 7500 17.3
18 HFLl826 24.4 18 24 26 8200 10400 7500 7500 20.5
20 HFL2026 27 20 26 26 10900 14100 7000 6500 28.5
25 HFL2530 44 25 32 30 12600 17600 5500 5500 66
30 HFL3030 51 30 37 30 13000 19300 4500 4500 90
35 HFL3530 58 35 42 30     3900 3900 121





轴承型号 重量 外形尺寸 基本额定负荷 极限转速 传递扭矩
Mass
近似 Boundary Dimensions Basic Load Rating
  Approx Fw D C 动 静 Limiting Speed Transmission torque
  Dynamic Static
Bearing Designation g inch mm inch mm inch mm N rpm N.m
FCBL-8-K —   0.31 8 0.47 12 0.866 22 532 532 28700 29
FCB-8 — 10 0.31 8 0.55 14 0.787 20 541 541 30500 35.8
RCB-061014-FS* RCB-061014 12 3月8日 9.52 5月8日 15.88 0.875 22.22 848 848 25300 45.4
FCB-10 — 15 0.39 10 0.63 16 0.787 20 628 628 23700 50.4
FCB-12 — 18 0.47 12 0.71 18 1.024 26 882 882 19300 118
RCB-081214-FS* RCB-081214 16 1月2日 12.7 3月4日 19.05 0.875 22.22 1020 1020 18700 73.6
RCB-101416-FS* RCB-101416 21.3 5月8日 15.88 7月8日 22.22 1 25.4 1140 1140 14700 143
FCB-16 — 22 0.63 16 0.87 22 1.024 26 951 951 14000 182
RCB-121616-FS* RCB-11616 26.5 3月4日 19.05 1 25.4 1 25.4 1270 1270 11300 196
FCB-20 — 27 0.79 20 1.02 26 1.024 26 1180 1180 10700 274
FCB-25 — 44 0.99 25 1.26 32 1.181 30 1580 1580 8670 605
RCB-162117-FS* RCB-162117 44.8 1 25.4 15/16 33.34 1.063 27 2240 2240 8670 412
FCB-30 — 51 1.18 30 1.46 37 1.181 30 1620 1620 7300 845



轴径Shaft Diameter 离合器型号 重量 Mass 近似Approx 外形尺寸 转动力矩Torgue Ma 极限转速
Clutch Designation Borndary Dimensions Limiting Speed
塑料弹簧 不锈钢簧片 Fw D C 轴旋转 Rotating Shaft Min-1 外圈旋转 Rotatng Outer Ring Min-1

mm Plastic Springs Steel Springs g mm Nm rpm
HF
3 HF0306KF   0.9 3 6.5 6 0.2 36000 7000
4 HF0406KF -- 1 4 8 6 0.34 34000 8000
HF0406KFR -- 1 4 8 6 0.1 34000 8000
6 HF0608KF   2.8 6 10 8 1.5 20000 11000
HF0612KF HF0612 3 6 10 12 1.76 23000 13000
HF0612KFR HF0612 3 6 10 12 1.76 23000 13000
  HF061210 3.5 6 12 10 3 20000 13000
8 HF0812KF HF0812 3.5 8 12 12 3.15 17000 12000
HF0812KFR HF0812 3.5 8 12 12 4 17000 12000
-- HF061210 3.2 8 12 10 3 16000 12000
-- HF081410 3.6 8 14 10 4.6 15000 11000
-- HF081610 4.1 8 16 10 5.5 15000 11000
-- HF081412 4 8 14 12 5 16000 12000
10 HF1012KF HF1012 4 10 14 12 5.3 14000 11000
HF1012KFR HF1012 4 10 14 12 1.5 14000 11000
12 -- HF1216 11 12 18 16 12.2 11000 8000
14 -- HF1416 13 14 20 16 17.3 9500 8000
16 -- HF1616 14 16 22 16 20.5 8500 7500
18 -- HF1816 16 18 24 16 24.1 7500 7500
20 -- HF2016 17 20 26 16 28.5 7000 6500
25 -- HF2520 30 25 32 20 66 5500 5500
30 -- HF3020 36 30 37 20 90 4500 4500
35 -- HF3520 40 35 42 20 121 3900 3900
HFL
3 HFL0308 -- 3 3 3.6 8 1 -- --
4 HFL0408 -- 3.5 4 8 8 1.5 -- --
6 HFL0615KF HFL0615 4 6 10 15 1.76 23000 13000
HFL0615KFR HFL0615 4 6 10 15 0.5 23000 13000
-- HFL061012 5 6 10 12 -- 21000 12000
8 -- HFL081212 6 8 12 12 -- 20000 12000
-- HFL081412 7 8 14 12 -- 19000 12000
HFL0822KF HFL0822 7 8 12 22 3.15 17000 12000
HFL0822KFR HFL0822 7 8 12 22 1 17000 12000
10 HFL1022KF HFL1022 8 10 14 22 5.3 14000 11000
HFL1022KFR HFL1022 8 10 14 22 1.5 14000 11000
12 -- HFL1226 18 12 18 26 12.2 11000 8000
14 -- HFL1426 20 14 20 26 17.3 9500 8000
16 -- HFL1626 22 16 22 26 20.5 8500 7500
18 -- HFL1826 25 18 24 26 24.1 7500 7500
20 -- HFL2026 27 20 26 26 28.5 7000 6500
25 -- HFL2530 44 25 32 30 66 5500 5500
30 -- HFL3030 51 30 37 30 90 4500 4500
35 -- HFL3530 58 35 42 30 121 3900 3900
FC,FCB   RC,RCB
轴承型号Bearing Designation 近似重量 Mass Approx 主要尺寸 Designation   轴承型号Bearing Designation 近似重量 Mass Approx 主要尺寸 Designation
Fw D C 转动力矩Torgue Ma   Fw D C 转动力矩Torgue Ma
g mm Nm   g mm Nm
FC4K 1 4 8 6 0.34   RC040708 3.5 6.35 11.112 12.7 1.9
FC6 3 6 10 12 1.76   RC040708-FS 3.5 6.35 11.112 12.7 1.9
FC6K 3 6 10 12 1.76   RC061008 4.7 9.525 15.875 12.7 4.83
FC8 4 8 14 12 5.3   RC061008-FC 4.7 9.525 15.875 12.7 4.83
FCL8K 3.5 8 12 12 5   RC081208 9.2 12.7 19.05 12.7 7.9
FC10 4.8 10 16 12 6   RC081208-FS 9.2 12.7 19.05 12.7 7.9
FCL10K 4 10 14 12 5.3   RC101410 14.5 15.875 22.225 15.88 15.4
FC12 11 12 18 16 12.2   RC101410-FC 14.5 15.875 22.225 15.88 15.4
FC14K 13 14 20 16 17.3   RC121610 17 19.05 25.4 15.88 20.9
FC16 14 16 22 16 20.5   RC121610-FS 17 19.05 25.4 15.88 20.9
FC20 17 20 26 16 28.5   RC162110 16.2 25.4 33.338 15.88 45
FC25 30 25 32 20 66   RC162110-FC 16.2 25.4 33.338 15.88 45
FC30 36 30 37 20 90   RCB061014 12 9.525 15.875 22.22 4.83
FC35 40 35 42 20 121   RCB061014-FS 12 9.525 15.875 22.22 4.83
FCB8 10 14 14 20 5   RCB081214 16 12.7 19.05 22.22 7.9
FCB10 15 16 16 20 10   RCB081214-FC 16 12.7 19.05 22.22 7.9
FCB12 18 18 18 26 12.2   RCB101416 21.3 15.875 22.225 25.4 15.4
FCB16 22 22 22 26 20.5   RCB101416-FS 21.3 15.875 22.225 25.4 15.4
FCB20 27 26 26 26 28.5   RCB121616 26.5 19.05 25.4 25.4 20.9
FCB25 44 32 32 30 66   RCB121616-FC 26.5 19.05 25.4 25.4 20.9
FCB30 51 37 37 30 90   RCB162117 44.8 25.4 33.338 26.99 45
FCB35 58 42 42 30 121   RCB162117-FS 44.8 25.4 33.338 26.99 45

TORRINGTON单向滚针轴承RCB-081214 轴承我司目前有部分库存，您可致电我司咨询销售人员关于轴承RCB-081214 的图纸、轴承RCB-081214 价格或同型号其他品牌替换等资料！我司与TORRINGTON厂家常年批量订购RCB-081214 单向滚针轴承，以保证RCB-081214 轴承质量正宗，价格最优。订购原装TORRINGTON RCB-081214 轴承请拨打：0532-83735255、13061287818
