 德国Stieber单向超越离合器(Sprag Clutches)

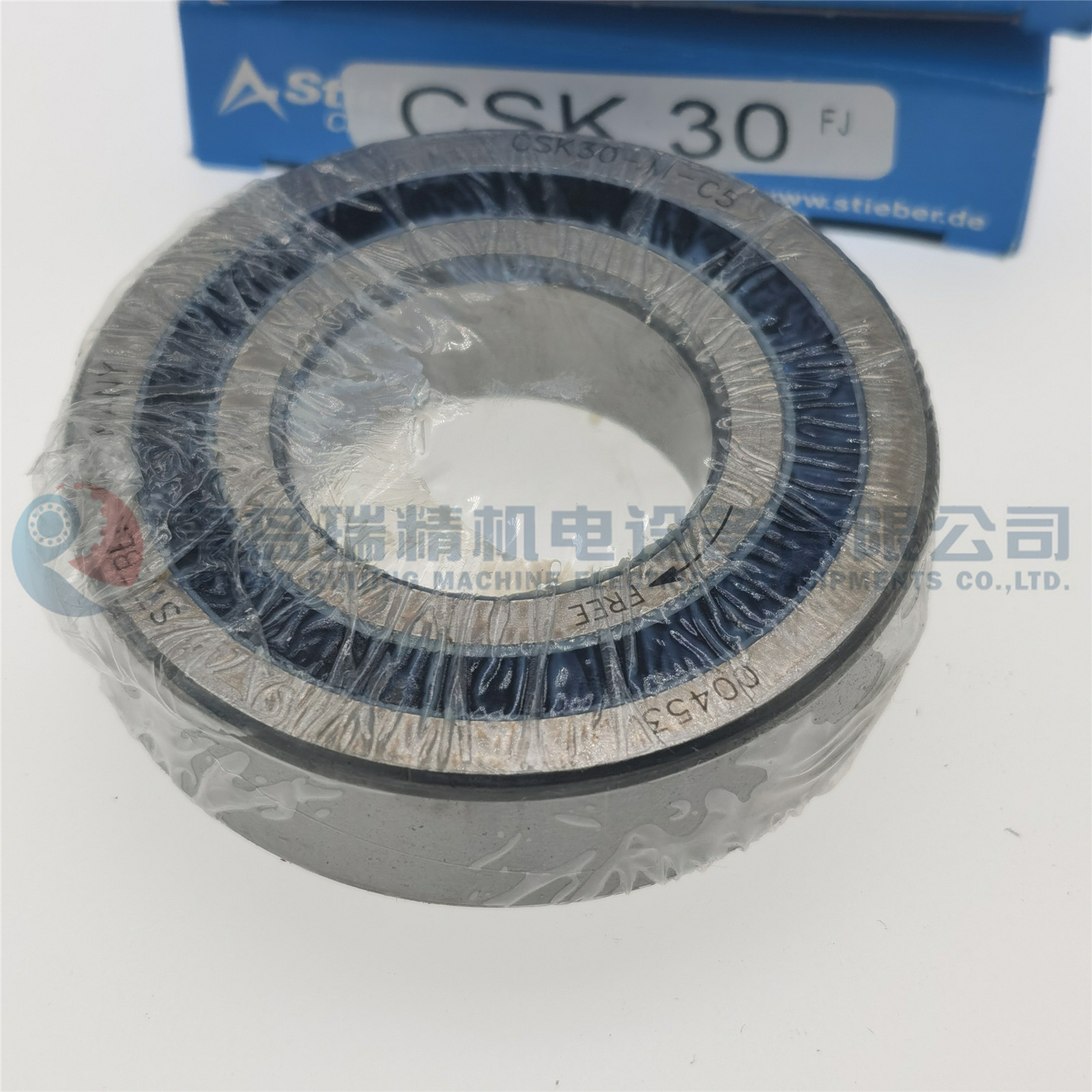

CSK型（KK型）单向超越离合器
特性及应用：
CSK系列楔块式超越离合器又称为旋转球轴承，单向离合器，防逆转轴承，减速机轴承，外型尺寸与62系列深沟球轴承相同。（CSK40除外）它是深沟球轴承和楔块式离合器的组合，其内部已填注润滑脂。密封可以防止0.3mm以上灰尘进入内部。转矩的传递为讨盈配合方式，以N6公差将外环与刚性足够的机架压合，将内环与工作轴外径压合。安装时要注意，不可敲打内环压迫外环进入机架，及不可敲打外环压迫内环挤入轴外径的方式安装。传递转矩小（7.4-260N.m），极限转速高。广泛应用于印刷机械、包装机械、食品机械、电动滚筒(如全自动洗衣机)、小排量手动档汽车(可转化为自动档汽车)、电动摩托车、健身器材(如高尔夫球车)、减速机及测试设备、带式输送装置(如打稻机)、起重吊机、包装机械、纺织机械等传动设备上，极大地提高了机器设备运转时的安全性与可靠性。

扭矩传递为“紧配合”方式，以N6公差将外环与刚性足够的机壁压合，以n6公差将内环与工作轴压合，内含轴承的内部干涉量为C5级，故紧配时所产生的内部缩小变形，可使扭力及轴承达到预期的最好效果，安装时要注意，不可敲打内环压迫外环进入机壁，亦不可敲打内环压迫外环进入轴心安装。
内环或外环之一边可以采用粘胶方式固定，若内外环二边皆用粘胶固定，会使功能降低。若不想使用紧配方式安装，可采用CSK-P系列C3级轴承方式安装以得到最佳效果。

CSK-P及CSK-PP是深沟球轴承和楔块式离合器相结合的组合式单向离合器，俗称单向轴承、单向旋转球轴承或防倒转轴承。外型尺寸与62系列轴承相同（40号除外），内含滚珠支撑及润滑脂，两边防尘盖可以防止0.3mm以上的灰尘铁屑进入内部，也可根据使用需要自行更换簧片式密封盖。
工作温度范围-40℃至+100℃，瞬间高温可达+120℃。
若要得到较好润滑效果而使用浸入油中的润滑方式，可以使用适当的方法，去除内含的黄油，再安装入油池中使用。
CSK系列相当于FAG公司的ZZ62**系列；MORSE公司的KK系列；GMN公司的FK62系列；DANA公司的BB系列；国内OW系列 单向旋转球轴承。
◆安装公差：轴承痤N6（N7）、轴h5(h6)。
◆如用户需要，内外环可制作键槽。即CSK-P系列和CSK-PP系列。
◆CSK17-MC5,或CSK17-M-C5，是德国Stieber的代号之一，MC5表示游隙(Radial Play, Clearance)
CKS-P系列与CSK系列之不同点为内环加工有键槽,故内环与工作轴心可以使用k6公差,外环依然使用N6公差紧配压入刚性足够的机壁。
CSK-PP内外环均有键槽,建议公差为内环与工件轴心为k6公差,外环与工作壁为K6公差,若要采用滑配方式安装，内环与工作轴h6之公差或外环与机壁H6之公差亦可。键槽标准为德国DIN6885.3，CSK40的为DIN6885.1。(TBP技术资料，仅供参考。键槽宽度公差：+/-0.05mm，键槽深度公差：0/+0.10mm）

	基本尺寸	1个键槽 在内圈	2个键槽 内外圈	内圈键槽 (德国标准) 宽度X深度	外圈键槽 (德国标准) 宽度X深度
1	8X22X9	CSK8-P	CSK8-PP	3X0.5	2X0.5
2	6201	CSK12-P	CSK12-PP	4X1.2	2X0.6
3	6202	CSK15-P	CSK15-PP	5X1.2	2X0.6
4	6203	CSK17-P	CSK17-PP	6X1.6	2X1.0
5	6204	CSK20-P	CSK20-PP	6X1.6	3X1.5
6	6205	CSK25-P	CSK25-PP	8X2	6X2.0
7	6206	CSK30-P	CSK30-PP	8X2	6X2.0
8	6207	CSK35-P	CSK35-PP	10X2.4	8X2.5
9	6208	CSK40-P	CSK40-PP	12X3.3	10X3.0



CSK型（KK型）单向超越离合器轴承型号选择对照表

# 内径X外径X高度 基本型 Stieber Germany 1个键槽 在内圈 2个键槽 内外圈 Morse USA FAG GMN 德国 China Chine 中国 DANA 1 8X22X9 CSK8 CSK8-P CSK8-PP           2 12X32X10 CSK12 CSK12-P CSK12-PP   ZZ6201 FK6201 OW6201 BB12 3 15X35X11 CSK15 CSK15-P CSK15-PP   ZZ6202 FK6202 OW6202 BB15 4 17X40X12 CSK17 CSK17-P CSK17-PP KK17 ZZ6203 FK6203 OW6203 BB17 5 20X47X14 CSK20 CSK20-P CSK20-PP KK20 ZZ6204 FK6204 OW6204 BB20 6 25X52X15 CSK25 CSK25-P CSK25-PP KK25 ZZ6205 FK6205 OW6205 BB25 7 30X62X16 CSK30 CSK30-P CSK30-PP KK30 ZZ6206 FK6206 OW6206 BB30 8 35X72X17 CSK35 CSK35-P CSK35-PP KK35 ZZ6207 FK6207 OW6207 BB35 9 40X80X22 CSK40 CSK40-P CSK40-PP         BB40

MODEL CSK Ball and roller bearing over-running clutches. Individually spring-loaded locking rollers.

德国Stieber和日本椿本艾默生的对照表

# Stieber Tsubaki           1 CSK8         带密封圈 带密封圈 2 CSK12   1个键槽 2个键槽   1个键槽 2个键槽 3 CSK15 BB15 BB15-1K BB15-2K BB15-2GD BB15-2GD-1K BB15-2GD-2K 4 CSK17 BB17 BB17-1K BB17-2K BB17-2GD BB17-2GD-1K BB17-2GD-2K 5 CSK20 BB20 BB20-1K BB20-2K BB20-2GD BB20-2GD-1K BB20-2GD-2K 6 CSK25 BB25 BB25-1K BB25-2K BB25-2GD BB25-2GD-1K BB25-2GD-2K 7 CSK30 BB30 BB30-1K BB30-2K BB30-2GD BB30-2GD-1K BB30-2GD-2K 8 CSK35 BB35 BB35-1K BB35-2K BB35-2GD BB35-2GD-1K BB35-2GD-2K 9 CSK40 BB40 BB40-1K BB40-2K BB40-2GD BB40-2GD-1K BB40-2GD-2K

德国Stieber和日本Tsubaki，尺寸完全一致，内部结构有所不同。
