直线轴承LM100UU轴承LB100150175

直线轴承LM100UU轴承LB100150175

  • 型号：
  • LM100UU轴承LB100150175
  • 品牌：
  • 轴承
  • 系列：
  • 直线轴承
  • 内径d：
  • 100 mm
  • 外径D：
  • 150 mm
  • 厚度B：
  • 175 mm
直线轴承LM100UU轴承LB100150175参数
品牌 青岛瑞精,其他 型号 LM100UU 旧型号 LB100150175
内径 100（mm） 外径 150（mm） 厚度 175（mm）
重量 1（kg） 保持架及其材料 TN工程塑料 使用特性 高速
用途 通用 滚动体列数 多列 滚道类型 直线滚道
样品或现货 现货 轴承材质 高碳铬轴承钢（全淬透型)(GCr15) 滚动体类型 球
角度 15度 密封盖 双面密封 滚动体 钢球
工作原理 滚动 是否提供加工定制 是 类型 滚针轴承





直线轴承LM100UU轴承LB100150175内径100外径150厚度175mm青岛瑞精机电现货供应0532-83735255

直线轴承LM100UU轴承LB100150175内径100外径150厚度175mm轴承尺寸|轴承规格参数|轴承报价

内径：100mm
外径：150mm
宽度：175mm
型号：直线轴承LM100UU轴承LB100150175内径100外径150厚度175mm

类型：轴承

品牌：直线轴承LM100UU轴承LB100150175内径100外径150厚度175mm

备注：轴承
 LM100UU直线轴承LB100150175

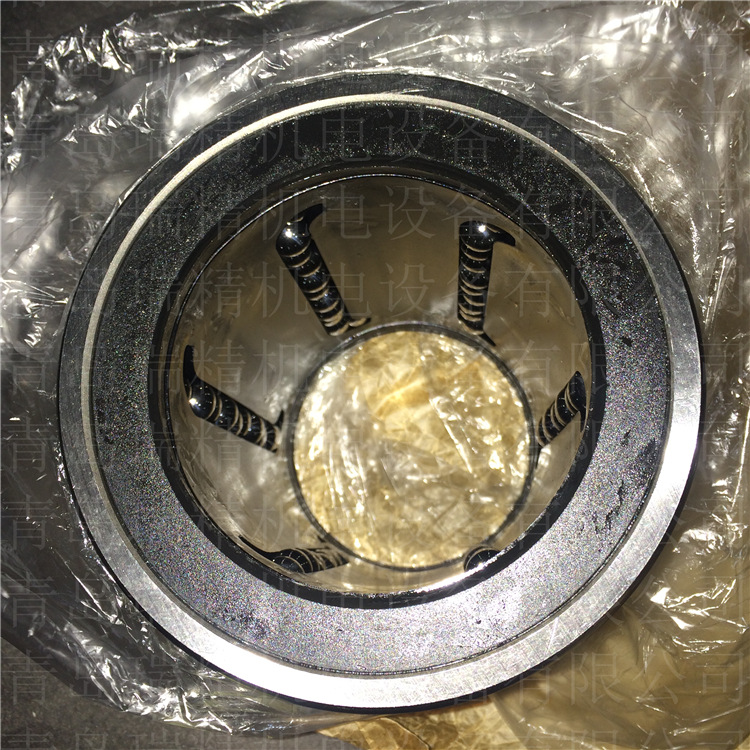

LM100UU直线轴承LB100150175 (3)

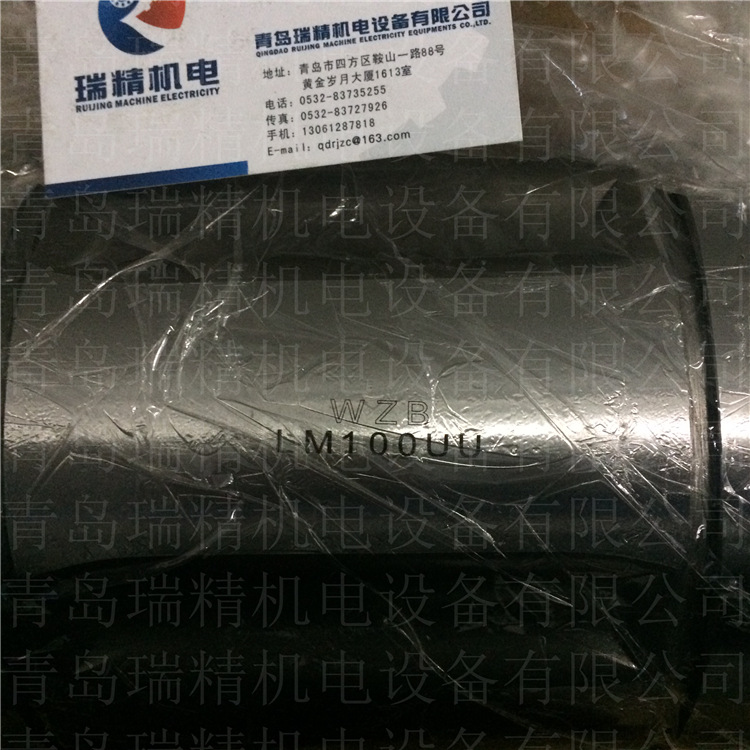

LM100UU直线轴承LB100150175 (2)


直线运动球轴承标准遵循 GB/T 16940-1997《直线运动支承 直线运动球轴承 外形尺寸和公差》。











直线运动球轴承分类（直线运动轴承型号）







直线轴承：



LM3UU LM4UU LM5UU LM6UU LM8UU LM10UU LM12UU LM13UU LM16UU LM20UU LM25UU LM30UU LM35UU LM40UU LM50UU LM60UU LM80UU LM100UU LME8UU LME10UU LME12UU LME16UU LME20UU LME25UU LME30UU LME40UU LME50UU LME60UU LME80UU LML6UU LML8UU LML10UU LML12UU LML13UU LML16UU LML20UU LML25UU LML30UU LML35UU LML40UU LML50UU LML60UU LMF6UU-LMF60UU LMK6UU-LMK60UU LM10OP-LM60OP LM6AJ-LM60AJ LMH6UU-LMH60UU







冲压直线(直线运动球轴承)：



KH0824 KH1026 KH1228 KH1428 KH1630 KH2030 KH2540 KH3050 KH4060 KH5070







直线滑块单元：SCS6UU SCS8UU SCS10UU SCS12UU SCS13UU SCS16UU SCS20UU SCS25UU SCS30UU SCS35UU SCS40UU SCS50UU SCS60UU另有SCS16UU 无声滑块 SBR16UU SBR20UU SBR30UU SBR35UU SBR40UU TBR16UU TBR20UU TBR25UU TBR30UU TBR35UU TBR40UU







直线滑块单元支撑：



SK8 SK10 SK12 SK13 SK16 SK20 SK25 SK30 SK35 SK40 SK50 SK60



SHF8 SHF10 SHF12 SHF13 SHF16 SHF20 SHE25 SHF30 SHF35 SHF40 SHF50 SHF60







光轴：Ф3—Ф120







线性导轨BR系列：



BRH15B BRH20B BRH25B BRH30B BRH35B BRH45B BRH55B



BRH15A BRH20A BRH25A BRH30A BRH35A BRH45A BRH55A







高组装法兰型号：



BRH15A BRH15AL BRH20A BRH20AL BRH25A BRH25AL BRH30A



BRH30AL BRH35A BRH35AL BRH45A BRH45AL BRH55A BRH55AL







高组装标准型号：



BRH15B BRH15BL BRH20B BRH20BL BRH25B BRH25BL BRH30B



BRH30BL BRH35B BRH35BL BRH45B BRH45BL BRH55B BRH55BL







低组装缩小型号：



BRS15B BRS15B BRS20B BRS20BS BRS25B BRS25BS BRS25BL BRS30B



BRS30BS BRS30BL BRS35B BRS35BS BRS35BL BRS45B BRS45BL BRS55B BRS55BL







高组装光孔型号：



BRH15C BRH20C BRH20CL BRH25C BRH25CL BRH30C BRH30CL







低组装法兰开缩小型型号：



BRS20AS BRS25A BR25AS







低组装光孔型缩小型型号：



BRS20CS BRS25C BRS25CS











直线运动球轴承型号规格尺寸











轴承类型

国内新型号

国内旧型号

内径
(mm)

外径
(mm)

宽度
(mm)

直线运动轴承

7602035TNl

-

35

72

17

直线运动轴承

7603025TNl

-

25

62

17

直线运动轴承

LB100150175

LB100150175

100

150

175

直线运动轴承

LB100150175AJ

LB100150175AJ

100

150

175

直线运动轴承

LB101929

LB101929

10

19

29

直线运动轴承

LB101929AJ

LB101929AJ

10

19

29

直线运动轴承

LB101929OP

LB101929OP

10

19

29

直线运动轴承

LB122232轴承

LB122232

12

22

32

直线运动轴承

LB122232AJ

LB122232AJ

12

22

32

直线运动轴承

LB122232OP

LB122232OP

12

22

32

直线运动轴承

LB162636

LB162636

16

26

36

直线运动轴承

LB162636AJ

LB162636AJ

16

26

36

直线运动轴承

LB162636OP

LB162636OP

16

26

36

直线运动轴承

LB203245

LB203245

20

32

45

直线运动轴承

LB203245AJ

LB203245AJ

20

32

45

直线运动轴承

LB254058

LB254058

25

40

58

直线运动轴承

LB254058AJ

LB254058AJ

25

40

58

直线运动轴承

LB254058OP

LB254058OP

25

40

58

直线运动轴承

LB304768

LB304768

30

47

68

直线运动轴承

LB304768AJ

LB304768AJ

30

47

68



















直线运动球轴承的结构及用途







直线运动球轴承其结构是在外圈之内装有保持器,保持器装有多个钢球,并作无限循环运动。保持器的两端以内弹簧挡圈固定,在各钢球受力工作的直线轨道方设有缺口窗。此部分是使受载荷的钢球与轴作滚动接触。用非常低的磨擦系数相对移动,因此直线运动球轴承为机械设备、自动化设备、节能设备等最合适选用的轴承。 直线运动轴承,目前被越来越广泛的运用到电子、机械、仪器、机器人、工具机械、食品机械、包装机械、医疗机械、印刷机械、纺织机械、数控机床、汽车等一般或特殊机械行业之中。







直线运动球轴承的优点:







1.由于流动接触可使起动磨擦阻力及动磨擦阻力为极小,因此可以节省能源,容易得到较高运动速度。



2.对负荷增大,但磨擦系数无敏感变化,因此重负荷下,磨擦系数极小,并且长期保持精度不变,可得机械使用寿命长期保持。



3. 直线运动轴承互换性好,安装使用方便省时,并使机械结构新颖,小型,量轻之特点。



4.节省给油手续,达到简化润滑保养的目的。



5. 两侧附加油封的轴承还适用与灰尘较多或 异物容易侵入的场所。







直线运动球轴承的缺点：







1、噪音大。



2、轴承座的结构比较复杂。



3、成本较高。















附：直线轴承知识







直线轴承(直线轴承型号查询)







直线轴承是一种直线运动系统，用于直线行程与圆柱轴配合使用。由于承载球与轴承外套点接触，钢球以最小的摩擦阻力滚动，因此直线轴承具有摩擦小，且比较稳定，不随轴承速度而变化，能获得灵敏度高、精度高的平稳直线运动。直线轴承消耗也有其局限性，最主要的是轴承冲击载荷能力较差，且承载能力也较差，其次直线轴承在高速运动时振动和噪声较大。直线轴承广泛应用于精密机床、纺织机械、食品包装机械、印刷机械等工业机械的滑动部件。







直线轴承结构







直线轴承具有多个滚珠回路，当直线轴承在直线轴承内运动时，滚珠在滚道内随直线轴滚动，每个滚道内部有一个是滚珠循环的回珠槽，从而形成一个使滚珠循环运动的封闭的线路。直线轴承的基本结构形式有三种。







1.1标准







标准型直线轴承的外形面是高精度的圆柱面，并与直线轴承有较高的同轴度，可直接安装在轴承内使用，两端用挡圈或压盖固定，安装简单，方便，具有很广的应用范围。







1.2间隙型







间隙型轴承与标准型轴承尺寸相同，当由于外套开有轴向槽，因此可装在内径可调的轴承座上，这样就很容易调整轴承与轴之间的间隙。这种形式的轴承通过调整可获得很小的径向间隙，从而保证了轴承具有较高的径向工作进度。







1.3开口型



开口型轴承外圈有一个相当于一列钢珠球回路宽度的开口，这种轴承可用于轴已经固定在支撑杆或支座上，以防止轴弯曲的场合。此种轴承的间隙也很容易调整。当直线轴较长且负荷较小时，采用开口型轴承即解决了直线轴承容易弯曲的问题，又可使结构轻巧，紧凑且节约成本。


直线轴承LM100UU轴承LB100150175轴承我司目前有部分库存，您可致电我司咨询销售人员关于轴承LM100UU轴承LB100150175的图纸、轴承LM100UU轴承LB100150175价格或同型号其他品牌替换等资料！我司与厂家常年批量订购LM100UU轴承LB100150175直线轴承，以保证LM100UU轴承LB100150175轴承质量正宗，价格最优。订购原装 LM100UU轴承LB100150175轴承请拨打：0532-83735255、13061287818
