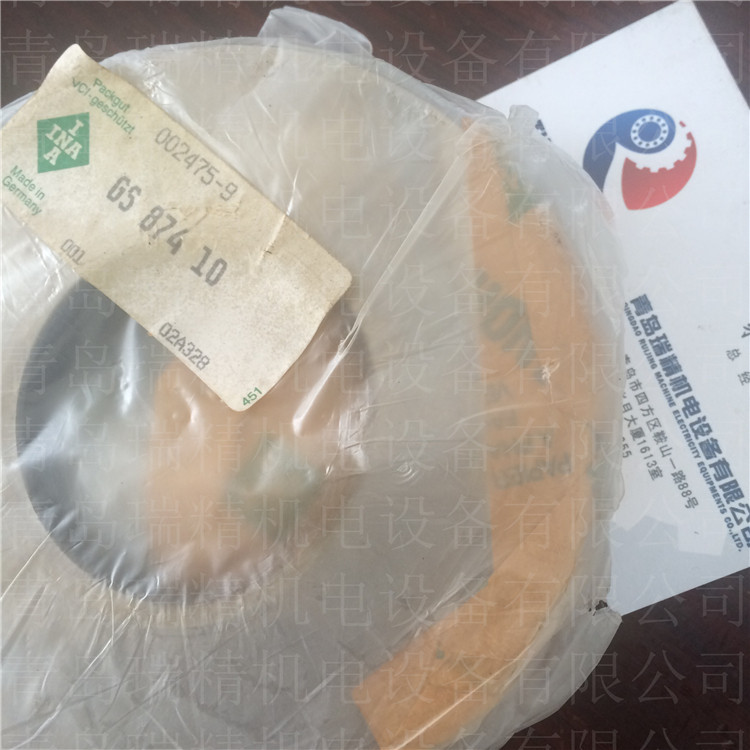

德国INA滚针轴承GS 874 10

德国INA 滚针轴承GS 874 10轴承尺寸|轴承规格参数|轴承报价

内径：50mm
外径：110mm
宽度：27mm
型号：德国INA轴承GS 874 10类型：滚针轴承

品牌：INA

备注： 滚针轴承




 平面推力滚子轴承

轴承型号	外形尺寸	B GS WS
	d ×D × Dw
K81102TN	15×28×3.5	2.75
K81103TN	17×30×3.5	2.75
K81104TN	20×35×4.5	2.75
K81105TN	25×42×5	3
K81106TN	30×47×5	3
K81107TN	35×52×5	3.5
K81108TN	40×60×6	3.5
K81109TN	45×65×6	4
K81110TN	50×70×6	4
K81206TN	30×52×7.5	4.25
K81207TN	35×62×7.5	5.25
K81208TN	40×68×9	5
K81209TN	45×73×9	5.5
KE1210TN	50×78×9	6.5

可提供英制尺寸的平面承：TC NTA
推力片：TWA TWB TWC TWD
TRA TRB TRC TRD






平面推力滚子轴承

轴承型号	外形尺寸
	Dw
AXK0414TN	2
AXK0515TN	2
AXK0619TN	2
AXK0821TN	2
AXK1024	2
AXK1226	2
AXK1528	2
AXK1730	2
AXK2035	2
AXK2542	2
AXK3047	2
AXK3552	2
AXK4060	3
AXK4565	3
AXK5070	3
AXK5578	3
AXK6085	3
AXK6590	3
AXK7095	4
AXK75100	4
AXK80105	4
AXK85110	4
AXK90120	4
AXK100135	4
AXK110145	4
AXK120155	4
AXK130170	5
AXK140180	5
AXK150190	5
AXK160200	5

垫圈	定位座圈	外形尺寸
		B1	B
AS0414		1
AS0515		1
AS0619	LS0619	1	2.75
AS0821	LS0821	1	2.75
AS1024	LS1024	1	2.75
AS1226	LS1226	1	2.75
AS1528	LS1528	1	2.75
AS1730	LS1730	1	2.75
AS2035	LS2035	1	2.75
AS2542	LS2542	1	3
AS3047	LS3047	1	3
AS3552	LS3552	1	3.5
AS4060	LS4060	1	3.5
AS4565	LS4565	1	4
AS5070	LS5070	1	4
AS5578	LS5578	1	5
AS6085	LS6085	1	4.75
AS6590	LS6590	1	5.25
AS7095	LS7095	1	5.25
AS75100	LS75100	1	5.75
AS80105	LS80105	1	5.75
AS85110	LS85110	1	5.75
AS90120	LS90120	1	6.5
AS100135	LS100135	1	7
AS110145	LS110145	1	7
AS120155	LS120155	1	7
AS130170	LS130170	1	9
AS140180	LS140180	1	9.5
AS150190	LS150190	1	9.5
AS160200	LS160200	1	9.5

可提供英制尺寸的平面承：TC NTA
推力片：TWA TWB TWC TWD
TRA TRB TRC TRD








轴径 Shaft Diameter mm	推力滚针和保持架组件 Thrust needle & retainer assembly	推力轴承垫圈系列 Thrust bearing gaskets series				外型尺寸 Boundary Dimensions
		推力垫圈 Thrust ring gaskets	轴承垫圈 Bearing gaskers	座圈 Seat ring	轴圈 Shaft ring	B1	B
4	AZK0414TN	AS0414	-	-	-	1	-
5	AXK0515TN	AS0515	-	-	-	1	-
6	AXK0619TN	AS0619	LS0619	-	-	1	2.75
8	AXK0821TN	AS0821	LS0821	, -	-	1	2.75
10	AXK1024	AS1024	LS1024	-	-	1	2.75
12	AXK1226	AS1226	LS1226	-	-	1	2.75
15	AXK1528	AS1528	LS1528	GS81102	WS81102	1	2.75
17	AXK1730	AS1730	LS1730	GS81103	WS81103	1	2.75
20	AXK2035	AS2035	LS2035	GS81104	WS81104	1	2.75
25	AXK2542	AS2542	LS2542	GS81105	WS81105	1	3
30	AXK3047	AS3047	LS3047	GS81106	WS81106	1	3
35	AXK3552	AS3552	LS3552	GS81107	WS81107	1	3.5
40	AXK4060	AS4060	LS4060	GS81108	WS81108	1	3.5
45	AXK4565	AS4565	LS4565	GS81109	WS81109	1	4
50	AXK5070	AS5070	LS5070	GS81110	WS81110	1	4

TN＝塑料保险架，允许运转温度：120℃连地续，150℃临时地，180℃短时地。
油润滑的极限转速，油需充分冷却，脂润滑允许值为表中所列数值的25％。
在适当折散热情况下，能获得较高的值。

推力滚针和保持架组件　　英制
推力垫圈　　英制　

轴径 Shaft Diameter mm	Part Number	Bearing Dimenslons						Load Rating		Limiting speed	Thrust Washer Designatic TWA... TWB... TWC... TWD...
		Inside Dlameter		Outside Diameter		Roller Dlameter		Dynamic	Static
1/4	TC411	.250	6.35	.687	17.45	.0781	1.984	1370	3000	16000	411
5/16	TC512	.312	7.94	.750	19.05	.0781	1.984	1560	3650	15000	512
3/8	TC613	.375	9.52	.812	20.62	.0781	1.984	1620	4000	15000	613
1/2	TC815	.500	12.70	.937	23.80	.0781	1.984	1920	5300	13000	615
5/8	TC1018	.625	15.88	1.125	28.58	.0781	1.984	2170	6600	11000	1018
3/4	TC1220	.750	19.05	1.250	31.75	.0781	1.984	2410	8000	9500	1220
7/8	TC1423	.875	22.22	1.437	36.50	.0781	1.984	2900	10500	8500	1423
	TC1427	.875	22.22	1.687	42.85	.0781	1.984	4400	18600	7500	1427
	TC1525	1.000	25.40	1.562	39.67	.0781	1.984	3150	12100	7500	1625
1/8	TC1828	1.125	28.58	1.750	44.45	.0781	1.984	3850	16300	6500	1828
3/16	TC1931	1.188	30.16	1.937	49.20	.0781	1.984	4500	20500	6000	1931
1/4	TC2031	1.250	31.75	1.937	49.20	.0781	1.984	4500	20500	6000	2031
3/8	TC2233	1.375	34.92	2.062	52.37	.0781	1.984	4600	21600	5500	2233
1/2	TC2435	1.500	38.10	2.187	55.55	.0781	1.984	4850	23700	5000	2435
	TC2840	1.750	44.45	2.500	63.50	.0781	1.984	5600	30000	4500	2840
	TC3244	2.000	50.80	2.750	69.85	.0781	1.984	5800	32500	4000	3244
1/4	TC3648	2.250	57.15	3.000	76.20	.0781	1.984	6000	35000	3600	3648
1/2	TC4052	2.500	63.50	3.250	82.55	.0781	1.984	6200	37500	3300	4052
	TC4860	3.000	76.20	3.750	92.25	.0781	1.984	6600	42500	2800	4860
1/4	TC5266	3.250	82.55	4.125	104.78	.1250	3.175	10900	61000	2600	5266
1/8	TC6681	4.125	104.78	6.062	128.57	.1250	3.175	14200	92000	2100	6681







带定心套推力滚针轴承



轴径 Shaft Diameter mm	型号 Designation	尺寸Size					滚道尺寸 Roll path size		基本额定负荷 Basic Load Ratings		极限转速 Limiting Speed n1gnease≈min-1
		Dc1	D1	D	B	B1	Eb	Ea	动C 　N	静Co　N		AS	LS	WS811
10	AXW10	10	14	27	3.2	3	12	23	9200	25500	14000	AS1024	LS1024	-
12	AXW12	12	16	29	3.2	3	14	25	9900	29000	13000	AS1226	LS1226	-
15	AXW15	15	21	31	3.2	3.5	17	27	11300	36000	11000	AS1528	LS1528	WS81102
17	AXW17	17	23	33	3.2	3.5	19	29	11900	39500	10000	AS1730	LS1730	WS81103
20	AXW20	20	26	38	3.2	3.5	22	34	13100	46500	8500	AS2035	LS2035	WS81104
25	AXW25	25	32	45	3.2	4	29	41	14700	58000	7000	AS2542	LS2542	WS81105
30	AXW30	30	37	50	3.2	4	34	46	16300	70000	6000	AS3047	LS3047	WS81106
35	AXW35	35	42	55	3.2	4	39	51	17800	81000	5500	AS3552	LS3552	WS81107
40	AXW40	40	47	63	4.2	4	45	58	28000	114000	4700	AS4060	LS4060	WS81108
45	AXW45	45	52	68	4.2	4	50	63	30000	128000	4300	AS4565	LS4565	WS81109
50	AXW50	50	58	73	4.2	4.5	55	68	32000	143000	3900	AS5070	LS5070	WS81110





充分冷却下，油润滑的极限转速。脂润滑允许值为表中所列数值的25％。在适当的散热情况下，能获得较高的值。
推力圆柱滚子轴承
811，812，893，874，894

轴径 Shaft Diameter mm	型号 Designation	推力－圆柱滚子和保持架组件Thrust cylindrical needle & retainer assembly 型号Designation	推力轴承垫圈系列 Thrust bearing gaskets series			极限转速 Limiting Speed n1gnease≈min-1
			座圈  Seat ring	轴圈 Shaft ring	轴承垫圈 Bearing gaskers
15	811 05TN	K81102TN	GS81102	WS81102	LS1528	11000
17	811 03TN	K81103TN	GS81103	WS81103	LS1730	10000
20	811 04TN	K81104TN	GS81104	WS81104	LS2035	8500
25	811 05TN	K81105TN	GS81105	WS81105	LS2542	7000
30	811 06TN	K80016TN	GS81106	WS81106	LS3047	6000
	812 06TN	K81206TN	GS81206	WS81206	-	6000
	893 06TN	K89306TN	GS89306	WS89306	-	5000
35	811 07TN	K81107TN	GS81107	WS81107	LS3552	5500
	812 07TN	K81207TN	GS81207	WS81207	-	4900
	893 07TN	K89307TN	GS89307	WS89307	-	4600
		K89407TN	-	-	-	4200
40	811 08TN	K81108TN	GS81108	WS81108	LS4060	4800
	812 08TN	K81208TN	GS81208	WS81208	-	4400
	893 08TN	K89308TN	GS89308	WS89308	-	4000
	874 08	K87408	GS87408	WS87408	-	3600
		K89408TN	-	-	-	3700
45	811 09TN	K81109TN	GS81109	WS81109	LS4060	4400
	812 09TN	K81209TN	GS81209	WS81209	-	4000
	893 09TN	K89309TN	GS89309	WS89309	-	3600
	874 09	K87409	GS87409	WS87409	-	3200
		K89408TN	-	-	-	3300
50	81110TN	K81110TN	GS81110	WS81110	LS5070	4000
	81210TN	K81210TN	GS81210	WS81210	-	3700
	89310TN	K89310TN	GS89310	WS89310	-	3200
	87410TN	K87410TN	GS87410	WS87410	-	2900
		K89410TN	-	-	-	3000
55	81111TN	K81111TN	GS81111	WS81111	LS5578	3600
	81211TN	K81211TN	GS81211	WS81211	-	3300
	89311TN	K89311TN	GS89311	WS89311	-	2900
	87411	K87411TN	GS87411	WS87411	-	2600
		K89411TN	-	-	-	2700
60	81112TN	K81112TN	GS81112	WS81112	LS6085	3300
	81212TN	K81212TN	GS81212	WS81212	-	3100
	89312TN	K89312TN	GS89312	WS89312	-	2700
	87412	K87412TN	GS87412	WS87412	-	2500
	89412TN	K89412TN	GS89412	WS89412	-	2500







推力轴承由带滚针或圆柱滚子或滚珠的推力保持架组件和推力垫圈组成。滚针和圆柱滚子受到推力保持架的保持和引导。在与不同系列的推力轴承垫圈一起使用时，则可为轴承的配置提供许多不同的组合。由于选用高精度圆柱滚子（滚针）增加了接触长度，使得此轴承在很小的空间下可获得高载荷能力和高的刚度。另一优点是，如果相邻零件表面适于作滚道面时可省去垫圈，可使设计紧凑，推力滚针轴承 和推力圆柱滚子轴承采用的滚针和圆柱滚子的圆柱面为修形面，可减少边缘应力，提高使用寿命。

推力滚针和保持架组件AXK

推力滚针和保持架组件是 推力滚针轴承 的主要元件。滚针由辐射状排列的袋囊保持和引导。保持架剖面具有特定形状，是用淬硬钢带成型。小尺寸保持架采用工业塑料制造。  高精度滚针直径分组公差为0.002mm,确保载荷分布均匀。推力滚针和保持架组件采用轴引导。这样，即使在高速下引导表面也可得到相对较低的圆周速度。  若相邻件表面设计为滚道面以省掉垫圈则可获得特别节省空间的支承。如这种方案不能实施，在有足够支承的条件下，采用薄壁钢制AS系列垫圈也能使设计紧凑。

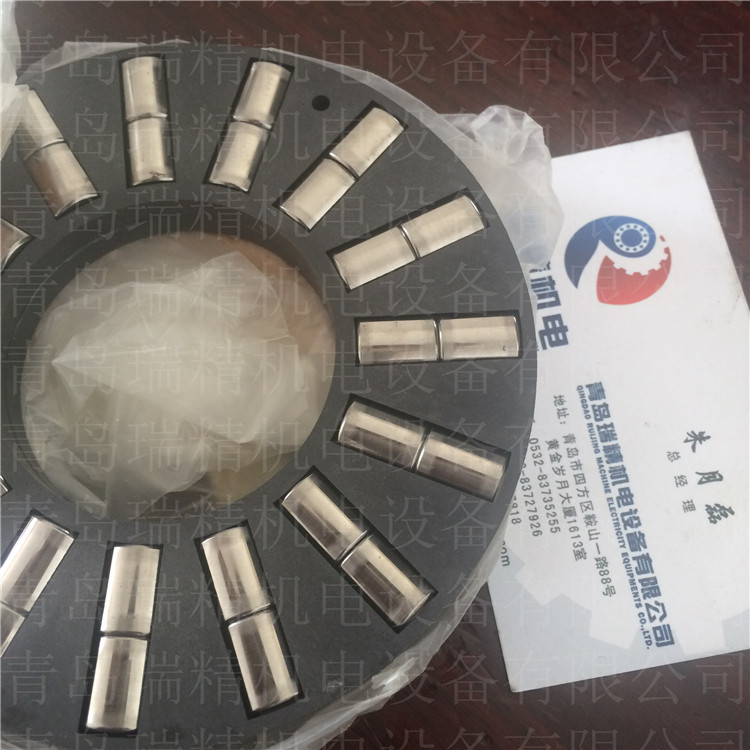

推力圆柱滚子轴承811、812、893、874、894

此轴承是由一个推力圆柱滚子和保持架组件、一个轴承座定位圈GS和一个轴定位WS组成。893、874和894系列推力圆柱滚子轴承可用于更高的载荷。  DF推力圆柱滚子轴承的保持架可由优质钢板冲压而成，也可由工业塑料、轻金属和黄铜等制作，用户根据使用环境提出要求。

推力球轴承

保持器的材料分为不锈钢和铜，平面 推力球 属可分离型轴承，接触角90，可以分别安装，只能承受轴向负荷。 推力球轴承的极限 ... 单向推力球轴承可承受单向轴向负荷，双向推力球轴承 可承受双向轴向负荷，带球面座圈的推力球轴承具有调心性能，可消除安装误差的影响。



平面推力滚针轴承 由带滚针的推力保持架和推力垫圈组成。滚针受到推力保持架的保持和引导。推力滚针和保持架组件是 推力滚针轴承 的主要元件。

产品特性

在与不同系列的推力轴承垫圈一起使用时，可为轴承的配置提供许多不同的组合。
相邻零件表面适于作滚道面时可省去垫圈，使设计紧凑， 推力滚针轴承 采用的滚针和圆柱滚子的圆柱面为修形面，可减少边缘应力，提高使用寿命。

主要用途

• 电梯配件 ● 塑料机械
• 办公器械 ● 医疗器械
• 步进电机 ● 减速变速装置
