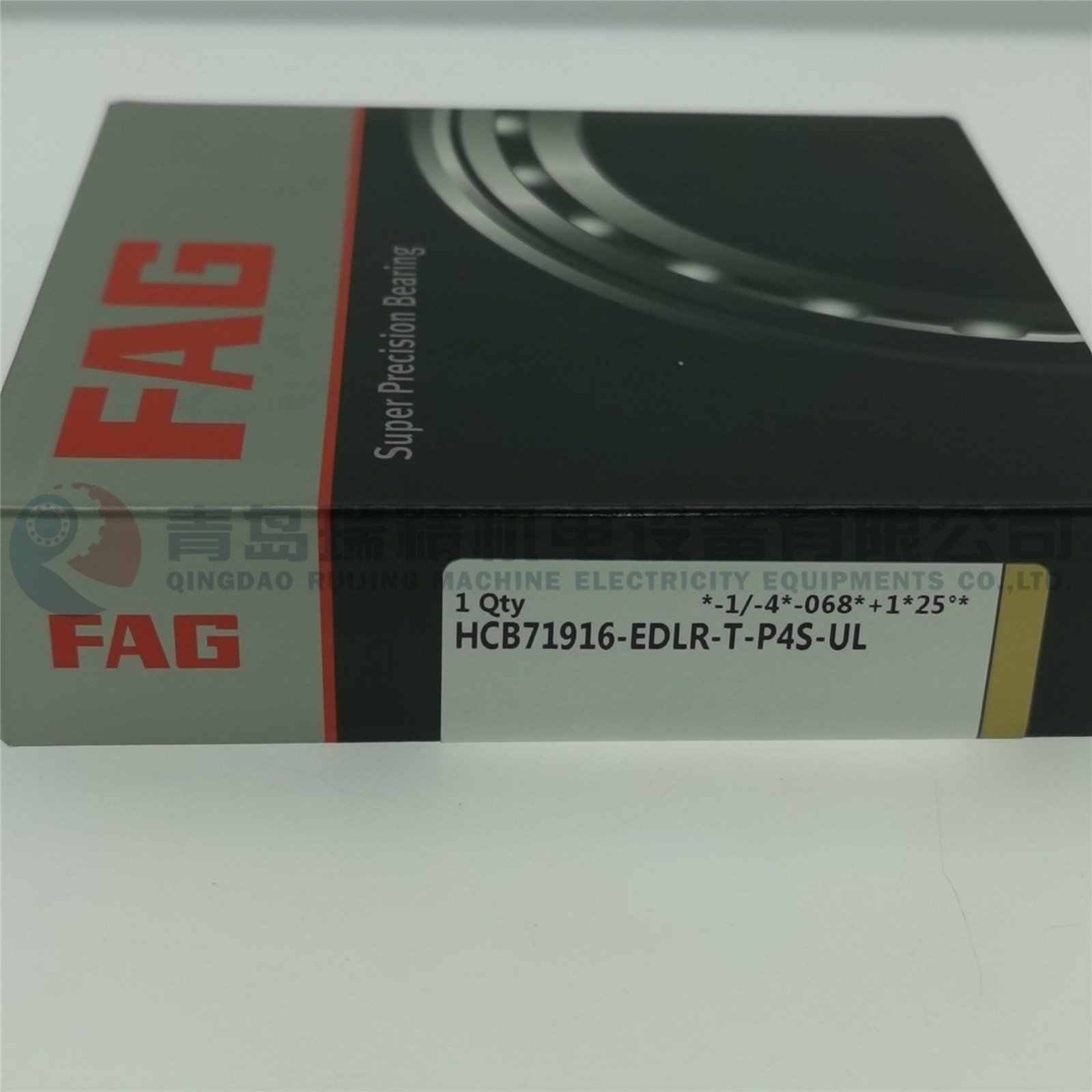

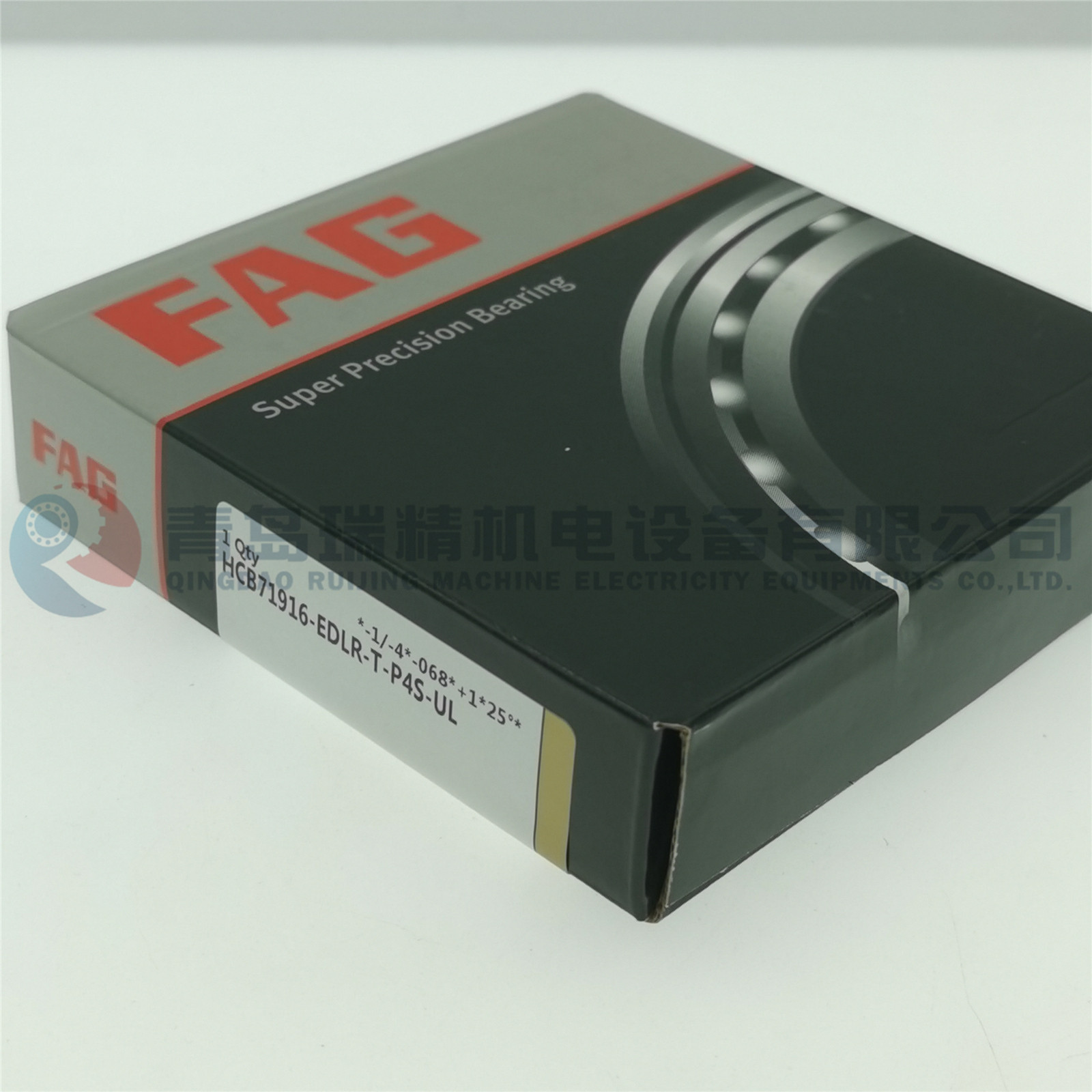

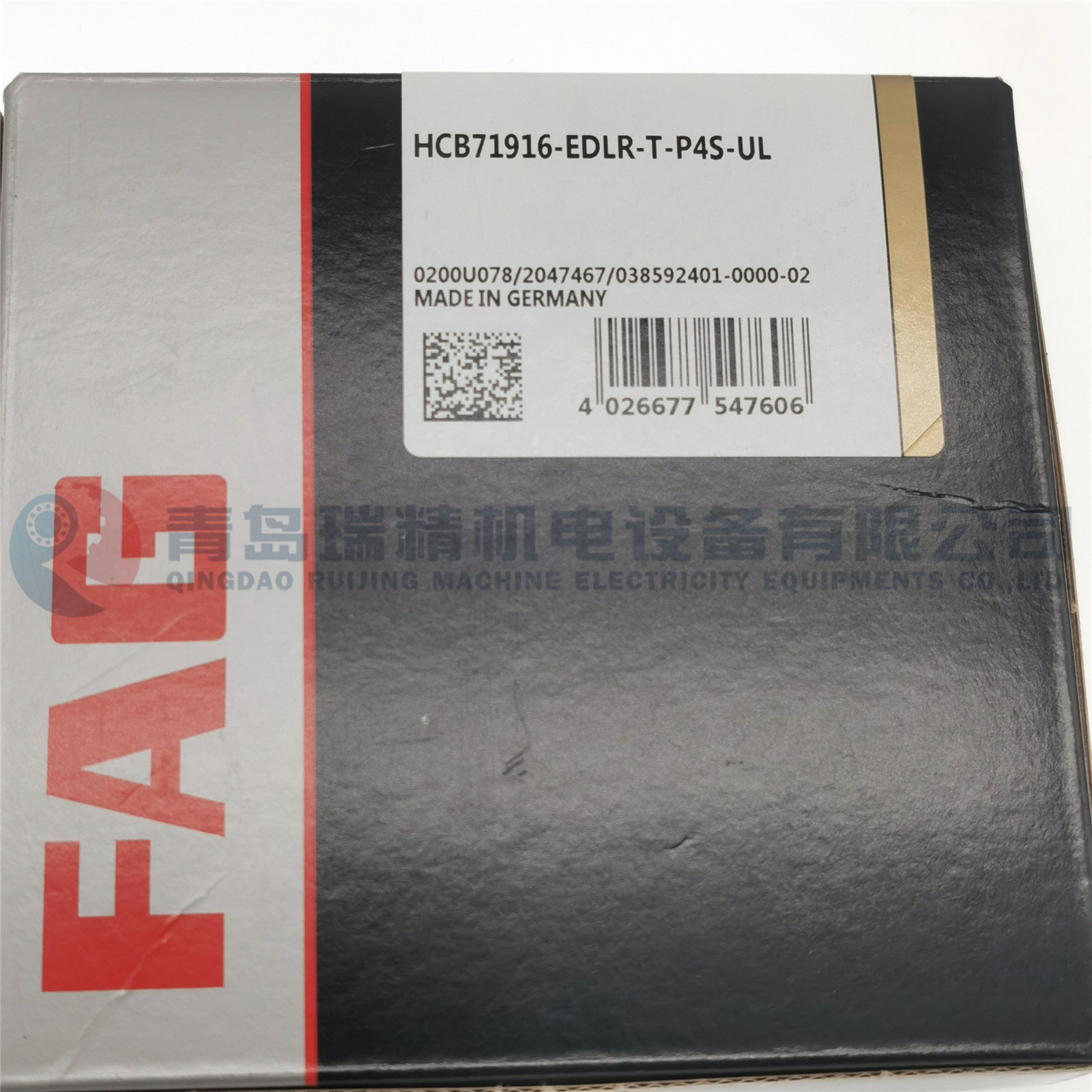

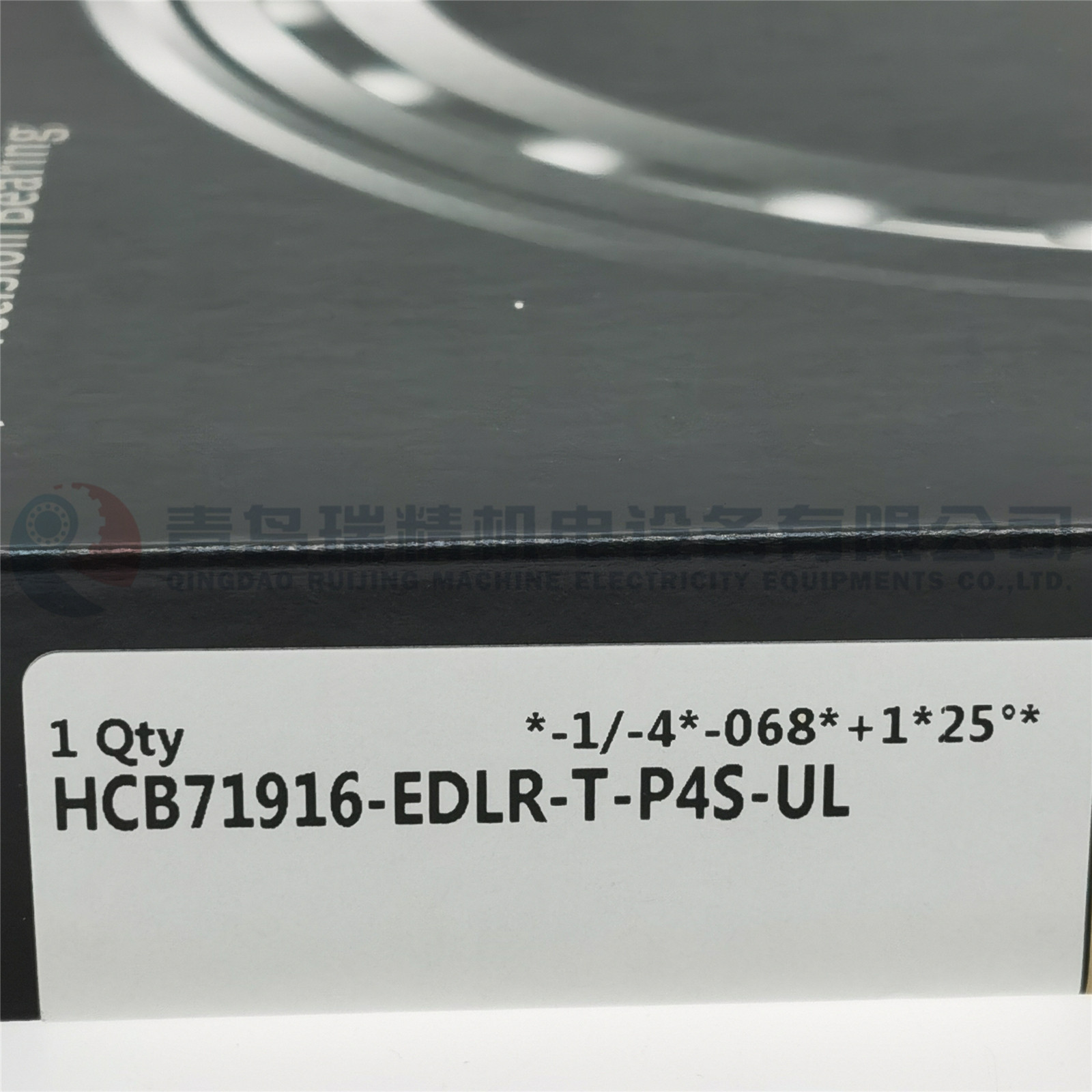

HCB71916-EDLR-T-P4S主轴轴承 经过调适，已配对或成组，接触角 α = 25°，带陶瓷球，限制公差，用于通过外圈直接馈油，带嵌入式 O 型圈 |
| d | 80 mm | |
| D | 110 mm | |
| B | 16 mm |
| a | 30,1 mm | |
| BN | 3,1 mm | |
| Da | 104 mm | 公差:H12 |
| da | 86 mm | 公差:h12 |
| r1 min | 1 mm | |
| ra max | 0,6 mm | |
| ra1 max | 0,3 mm | |
| rmin | 1 mm | |
| SB | 1,4 mm | |
| SN | 9,3 mm | |
| α | 25 ° | 接触角 |
| m | 0,295 kg | ≈ 重量 |
| Cr | 34000 N | 基本额定动载荷，径向 |
| C0r | 23000 N | 基本额定静载荷，径向 |
| Cur | 1850 N | 疲劳极限载荷，径向 |
| nG Fett | 15000 1/min |
使用润滑脂润滑时的极限转速 极限转速是基于单个轴承在弹性预载下得到的。 |
| nG Öl | 24000 1/min |
使用最少油量润滑时的极限转速 极限转速是基于单个轴承在弹性预载下得到的。 |
| FV L | 95 N | 预载 |
| FV M | 459 N | 预载 |
| FV H | 1049 N | 预载 |
| KaE L | 273 N | |
| KaE M | 1344 N | |
| KaE H | 3137 N | |
| ca L | 132 N/µm | 轴向刚度 |
| ca M | 230 N/µm | 轴向刚度 |
| ca H | 315 N/µm | 轴向刚度 |
